光电隔离器说明

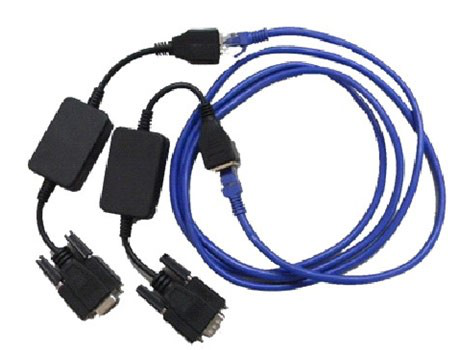

    光电隔离器是一款无源 RS-232 三线（TXD、RXD、GND）连接设备，由两个组件和一条标准网线组成（两个组件中带有 DB-9 针式接口的设定为组件A；带有 DB-9 孔式接口的暂定为组件 B）。使用时，将组件 A 的 9 针接口与基站 COM 口对接；将组件 B 的 9 孔接口与计算机 COM 对接，组件 A 与组件 B之间采用网线连接即可实现正常通讯。本产品无需外部电源，直接从两端的RS-232 串口取电。见下图所示：

       光电隔离器的作用：
1．可将计算机串口发出的电信号转换成光信号传输，使两个相互通讯 的RS-232 设备在电气上完全隔离开来，从而有效的避免两个 RS-232 设备之间的相互干扰，有效防止两个 RS-232 设备间因地电位差产生的地环流而对设备造成的损害。
2．另外，由于两个组件间采用网线连通，所以在实施中也可以适当延长网线的距离，即相当于延长计算机到基站间的距离。光电隔离器理论延长距离不得超过 200 米。
1.6 基站 USB 连接器说明
基站 USB 转换器作为计算机串口的备用串口工具，是为了解决由于计算机没有串口或串口坏损或串口不稳定，造成的计算机与基站无法正常通讯的问题。基站 USB 转换器的作用，是在计算机上增加一个新的的串口。通过此串口实现计算机与基站的数据传输。

      基站 USB 转换器使用前需要先安装驱动程序“CDM20802_Setup.exe”，驱动程序请在本站下载中心下载。
      驱动安装方法，请参见驱动文件中的安装说明。
注：由于 USB 设备支持热插拔，而串口通讯不支持热插拔，所以在使用 USB转换器时，不允许在使用过程中热插拔 USB 转换器。基于此，我们建议基站USB 转换器可以用于给客户演示使用。若给客户长期使用，建议优选 计算机本身自带的串口，其次选择 PCI 插卡式的多串口卡。
